Мобильный комплекс пеленгации «Борщевик»

Обнаружение и определение местоположения абонентского оборудования Starlink
МКП «Борщевик» предназначен для обнаружения и определения в секторе 180 градусов местоположения терминалов Starlink на расстоянии до 10 км с точностью до 5 метров.

10 км

Дальность обнаружения

64 терминала

Одновременное определение местоположения

5 метров

Точность обнаружения

180 градусов

Сектор сканирования

3 минуты

Пеленгация одного сектора

Целеуказания

Многоформатная передача целеуказаний

Описание

МКП «Борщевик» предназначен для обнаружения и определения в секторе 180 градусов местоположения терминалов Starlink на расстоянии до 10 км с точностью 5 метров.
Пеленгация и вычисление алгоритмами биангуляции не превышает 3 минуты на одном месте сканирования.

Перемещаясь вдоль линии боевого соприкосновения и сканируя позиции противника каждые 5 км, МКП «Борщевик» вскрывает расположение терминалов Starlink. Комплекс монтируется на автомобильном шасси, что сокращает время обнаружения на минимально необходимых двух местах сканирования и обеспечивает безопасность расчета на линиях боевого соприкосновения. Автономность работы комплекса обеспечивается энергосистемой транспортного средства.

  • МКП Борщевик в зоне СВО

  • Крепление мачты МКП Борщевик

  • Пеленгация с автомобильного шасси

  • Крепление мачты МКП Борщевик

  • МКП Борщевик в зоне СВО

  • Боевое применение МКП Борщевик

  • МКП Борщевик в зоне СВО

  • Походное положение МКП Борщевик

  • МКП Борщевик в зоне СВО

  • Походное положение МКП Борщевик

  • МКП Борщевик в тепловизоре

  • Разворачивание МКП Борщевик



    Элементы комплекса могут быть окрашены различными видами камуфляжа, включая применение покрытий с ИК-ремиссией.

    Обработка полученных данных о местоположении терминалов Starlink осуществляется в эргономичном графическом интерфейсе с подключением топографических карт местности для интуитивного ориентирования.

    Работа МКП Борщевик

    Тактико-технические характеристики МКП Борщевик
    Наименование параметра Величина
    Дальность обнаружения, км 10
    Время сканирования одного сектора, минут 3
    Время развертывания, минут 5
    Частотный диапазон, ГГц 2,4/5,8
    Сектор сканирования, град 180
    Точность определения местоположения, м 5
    Потребляемая мощность, Вт 70
    Напряжение питания, В ~220/12
    Диапазон рабочих температур, град от -20 до +50
    Масса (нетто) мобильного комплекса, кг 20
    Масса (нетто) выдвижной мачты с опорой, кг 80

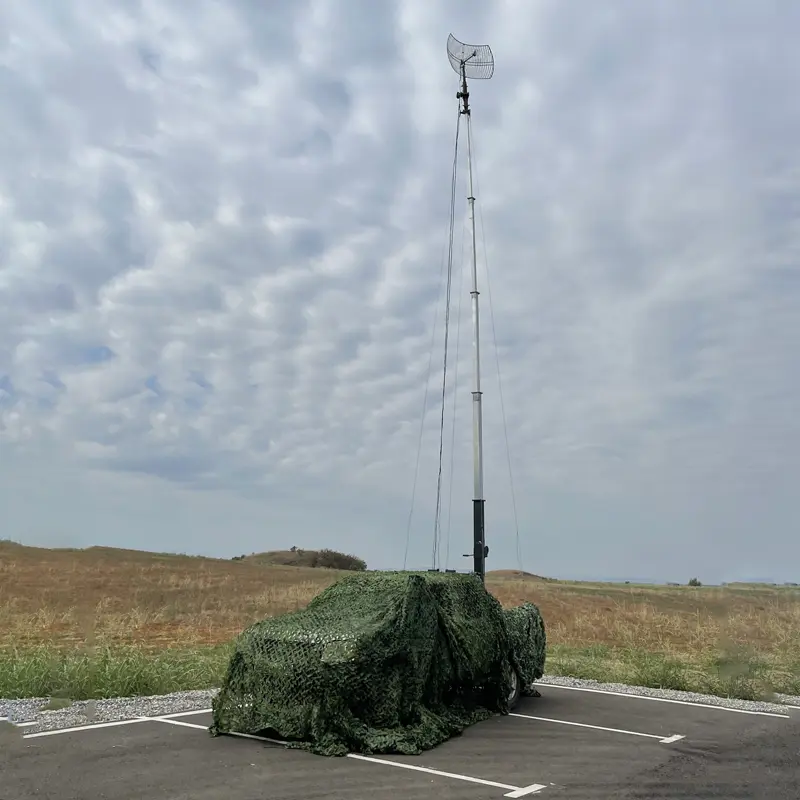

    • МКП Борщевик>

      Полезные разработки

      СВ Хоста

      Круглосуточное видеонаблюдение с ИИ без демаскирующей ИК-подсветки


      Подробнее

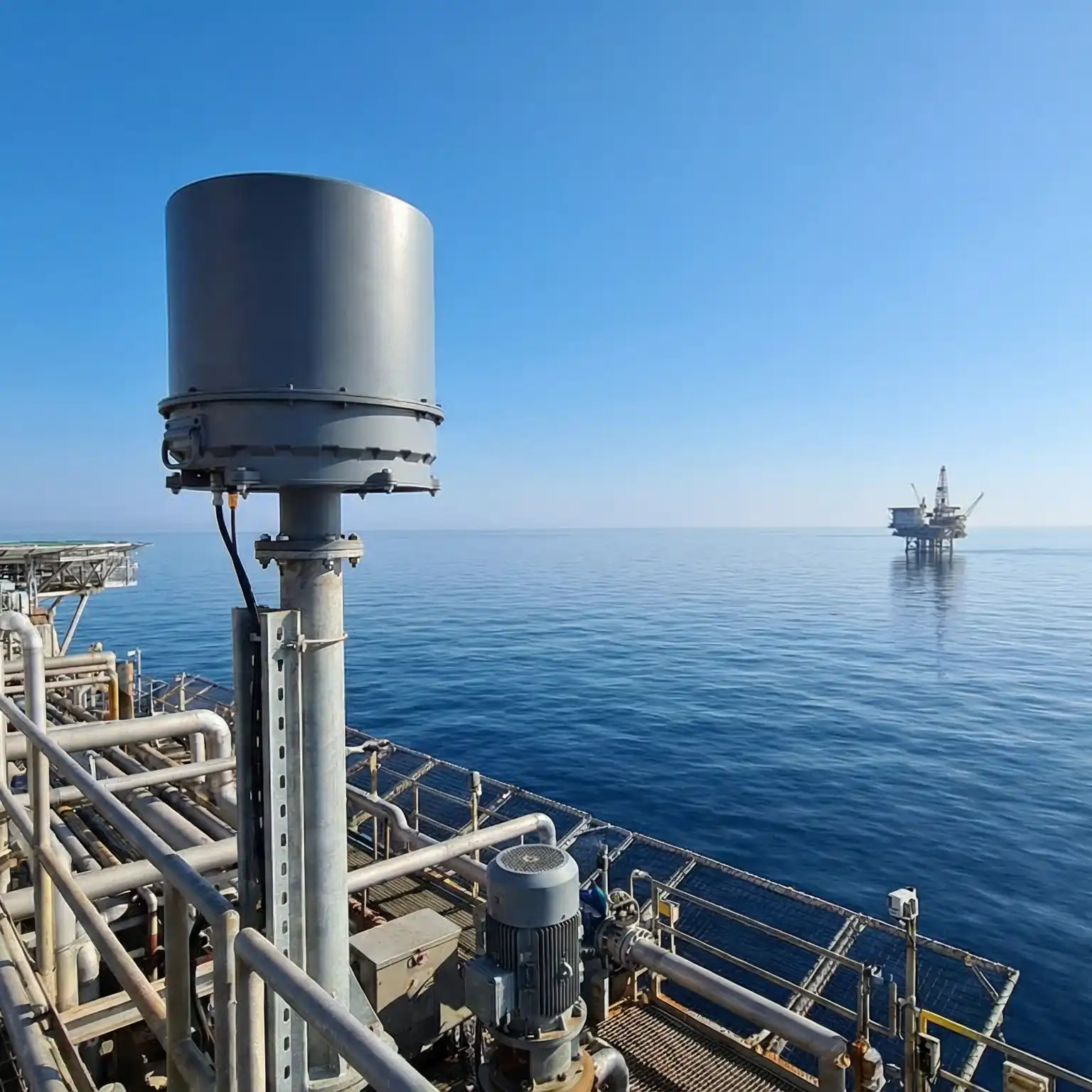

    • НРЛС Репейник

      Полезные разработки

      Репейник

      Обнаружение, сопровождение и подавление сверхмалых БпЛА


      Подробнее

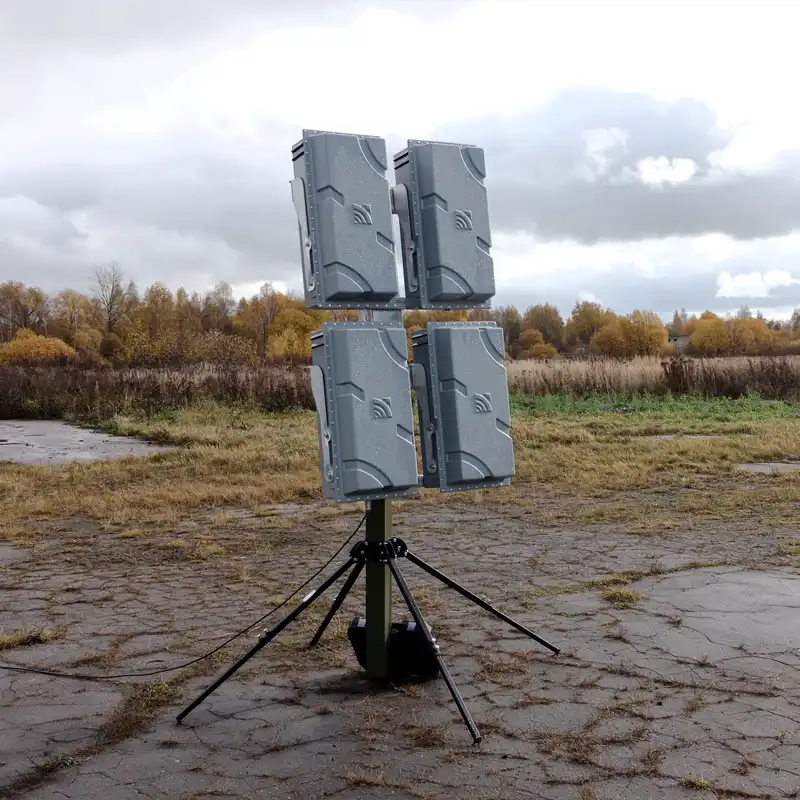

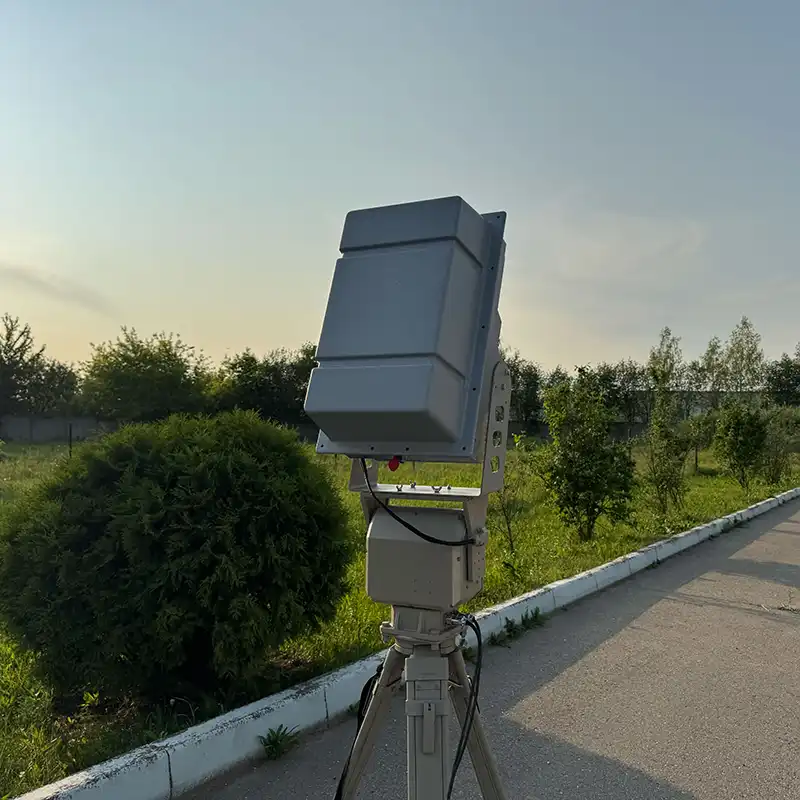

    • Пероед-С-АТ
